SMT贴片加工工厂中的回流焊设备相关知识
今天要和各位朋友们分享的是SMT贴片加工工厂SMT贴片加工中的回流焊设备相关知识。 回流焊设备是SMT生产线的最基本组成，也称再流焊，是英文Re-flow Soldering的直译。回流焊是通过重新熔化预先分配到印制板焊盘上的焊料，实现SMT贴片加工加工中贴片元器件的引脚或焊端与印制板..
2020-11-4 8:49:27
深圳市忠友耀辉电路有限公司
今天要和各位朋友们分享的是SMT贴片加工工厂SMT贴片加工中的回流焊设备相关知识。
回流焊设备是SMT生产线的最基本组成，也称再流焊，是英文Re-flow Soldering的直译。回流焊是通过重新熔化预先分配到印制板焊盘上的焊料，实现SMT贴片加工加工中贴片元器件的引脚或焊端与印制板之间的机械与电气连接。在回流焊之前，用丝印机把适当、适量的焊锡膏漏印到PCB的焊盘上，用贴片机把SMC/SMD元器件贴到相应位置上，把贴好元器件的电路板送入回流焊设备中，焊锡膏经理了干燥、预热、熔化、润湿、冷却，将元器件焊到印制板上。
回流焊设备有两类基本结构，一类是单温区回流焊，另一类是多温区回流焊。
单温区回流焊炉，是根据回流焊温度曲线控制温区温度随时间变化，PCB板在炉内则是静止不动。这种单温区回流焊优点是投资小、温度容易跟踪设定曲线，缺点是温度周期性变化因而生产周期长、能耗高，一般适应于单件或小批量生产。据众焱电子小编的了解，很多广州SMT贴片加工厂家都是使用这一方法进行小批量的SMT贴片加工生产。
多温区回流焊则是根据回流焊温度曲线将焊炉划分为若干个不同温度的温区，PCB板匀速穿越各个温区从而实现预热、回流、冷却等各个过程。
多温区回流焊特点是各温区为相对独立的恒温控制，控制算法相对简单。其最大优点救赎效率高、适应工业大批量连续生产。但多温区回流焊各温区间的物理间隔使得各温区间有一定的温度差，对PCB板会有一定的热冲击和热应力不利影响，因此可采用更多温区的来减小这种温差。
由于回流焊具有“再流动”、“自定位”特点，使得对前导贴片工序的要求放宽；回流焊接质量好、省焊料、产品一致性好，使得回流焊设备成为SMT工艺的主流设备和关键设备。
回流焊设备是SMT生产线的最基本组成，也称再流焊，是英文Re-flow Soldering的直译。回流焊是通过重新熔化预先分配到印制板焊盘上的焊料，实现SMT贴片加工加工中贴片元器件的引脚或焊端与印制板之间的机械与电气连接。在回流焊之前，用丝印机把适当、适量的焊锡膏漏印到PCB的焊盘上，用贴片机把SMC/SMD元器件贴到相应位置上，把贴好元器件的电路板送入回流焊设备中，焊锡膏经理了干燥、预热、熔化、润湿、冷却，将元器件焊到印制板上。

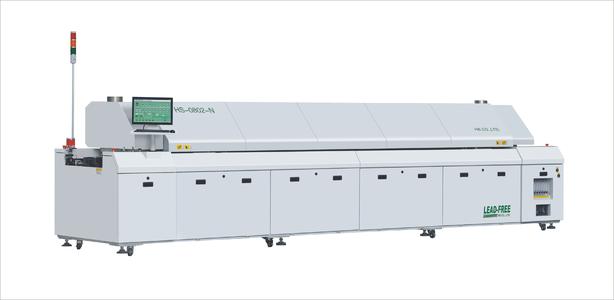

贴片加工回流焊设备
回流焊设备有两类基本结构，一类是单温区回流焊，另一类是多温区回流焊。
单温区回流焊炉，是根据回流焊温度曲线控制温区温度随时间变化，PCB板在炉内则是静止不动。这种单温区回流焊优点是投资小、温度容易跟踪设定曲线，缺点是温度周期性变化因而生产周期长、能耗高，一般适应于单件或小批量生产。据众焱电子小编的了解，很多广州SMT贴片加工厂家都是使用这一方法进行小批量的SMT贴片加工生产。
多温区回流焊则是根据回流焊温度曲线将焊炉划分为若干个不同温度的温区，PCB板匀速穿越各个温区从而实现预热、回流、冷却等各个过程。
多温区回流焊特点是各温区为相对独立的恒温控制，控制算法相对简单。其最大优点救赎效率高、适应工业大批量连续生产。但多温区回流焊各温区间的物理间隔使得各温区间有一定的温度差，对PCB板会有一定的热冲击和热应力不利影响，因此可采用更多温区的来减小这种温差。
由于回流焊具有“再流动”、“自定位”特点，使得对前导贴片工序的要求放宽；回流焊接质量好、省焊料、产品一致性好，使得回流焊设备成为SMT工艺的主流设备和关键设备。
